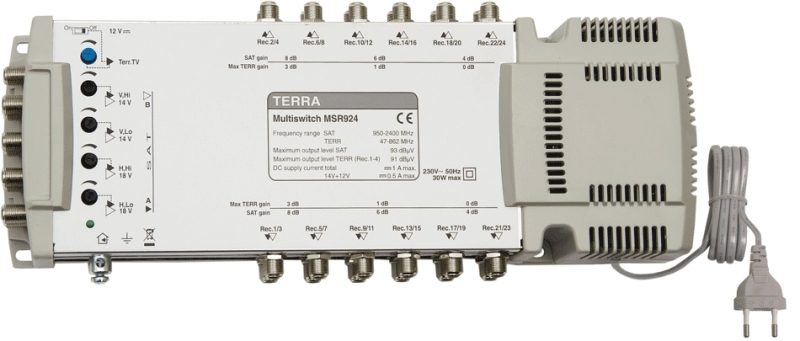

Мультисвитч Terra MSR924
Мультисвитч Terra MSR924Мультисвитч Terra MSR924

Цена: По запросу!

Уточнить цену и наличие

Нет в наличии

Радиальный мультисвитч Terra MSR924 для построения распределительной системы по схеме «звезда» сигналов 8-ми спутниковых поляризаций (V/L, V/H, H/L, H/H) и наземного ТВ на 24 абонентских подключения. Имеет встроенный источник для дистанционного питания, а также возможность питания предусилителей через вход наземного ТВ

Артикул: 1313 Категория:

Хотите купить Мультисвитч Terra MSR924? Обращайтесь, поможем определится с покупкой!

Мультисвитч Terra MSR924

Мультисвитч Terra MSR924 для построения распределительной системы по схеме «звезда» сигналов 8-ми спутниковых поляризаций (V/L, V/H, H/L, H/H) и наземного ТВ на 24 абонентских подключения. Имеет встроенный источник для дистанционного питания, а также возможность питания предусилителей через вход наземного ТВ. Содержит внутренний диплексер, суммирующий спутниковый и эфирный диапазоны на абонентские выводы. Может использоваться в составе каскадируемой телевизионной разводки в качестве оконечного мультисвитча с блоком питания.

Мультисвитч Terra MSR 924 применяется для организации просмотра спутниковых и телевизионных каналов с 2 спутников на 24 телевизорах. Марка Terra пользуется большой популярностью и зарекомендовала себя как качественное и надежное оборудование для телевизионных и спутниковых систем.

В мультисвитче 8 спутниковых входов и 1 телевизионный. Все спутниковые входы в устройстве разделены на поляризации и диапазоны — вертикальная поляризация верхний и нижний диапазон и горизонтальная поляризация верхний и нижний. Для подключения спутниковой антенны требуется использование конвертеров с зависимыми выходами, то есть также поделенными на поляризации и диапазоны. Мультисвитч Terra MSR924 имеет также один телевизионный вход и позволяет подключить и эфирную антенну.

Мультисвитчи девятивходовой серии используются для организации просмотра с двух спутников. Переключение между спутниками происходит благодаря поддержке в устройстве функции дисек.

Герметичный корпус позволит использовать устройство как при низких, так и высоких внешних температурах, во влажных помещениях, таких как гаражи, чердаки или подвалы.

Купить мультисвитч Terra MSR 924 можно как оформив заказ на сайте, так и позвонив по одному из телефонов офиса.

Число выходов

24

Диапазон частот SAT IF

950-2400 MHz

Terr. TV

47-862 MHz

Коэффициент усиления
(фиксированная
прекоррекция АЧХ)
SAT IF выходы 1-8

3 ÷ 8 dB

выходы 9-16

2 ÷ 6 dB

выходы 17-24

1 ÷ 4 dB

Terr. TV регулир. 17dB выходы 1-8

-1 ÷ 3 dB

выходы 9-16

-2 ÷ 1 dB

выходы 17-24

-3 ÷ 0 dB

Выходной уровень для SAT IF (IMD3=35 dB)

93 dBµV

Выходной уровень для Terr. TV (DIN45004B) выходы 1-8

93 dBµV

выходы 8-16

91 dBµV

выходы 17-24

88 dBµV

Развязка по входам спутникового ТВ

> 25 dB

Развязка между выходами

> 25 dB

Подавление Terr. TV/SAT

≥ 24 dB

SAT/ TV

≥ 45dB

Напряжение питания через ВЧ входы

H/Lo, H/Hi-18 V; V/Lo, V/Hi - 14 V; Terr. TV - 12 V

Ток питания через ВЧ входы +17V +14V+12V

< 1 A

14V+12V

< 0.5 A

12V

< 0.1 A

Потребление тока от приемника

< 60 mA

Управляющие сигналы

14/18V, 0/22 kHz

Потребляемая мощность

230 V~ 50 Hz 4 W max.

Диапазон рабочих температур

-20° ÷ +50°C

Габариты/Вес (в упаковке)

310x128x53 мм/1,1 кг
